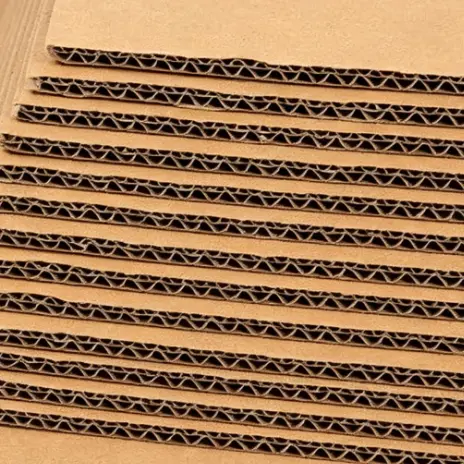

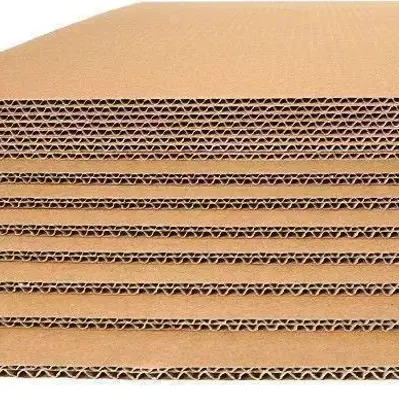

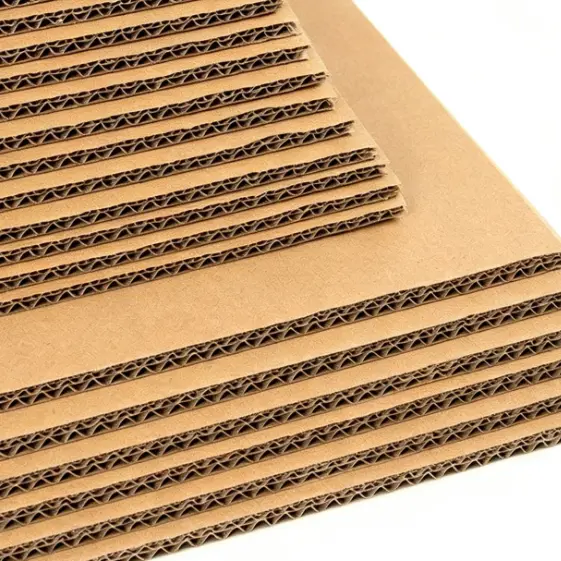

Papelão ondulado de parede dupla BE-Flute de alta compressão

O papelão ondulado de parede dupla com flauta BE de alta compressão é produzido pela colagem e prensagem de uma camada externa de flauta fina (flauta E) com uma camada interna de flauta média (flauta B) em altas temperaturas. Esta estrutura composta alcança um equilíbrio projetado entre controle de espessura e resistência física: a espessura total é mantida dentro da faixa de 3,5 a 5,0 mm, aproximadamente 30% a 40% mais fina que a placa convencional de parede dupla BC, ao mesmo tempo em que fornece suporte estrutural suficiente para empilhamento.

Esta estrutura é adequada para embalar mercadorias de peso médio a leve (18–30 kg), oferecendo uma combinação de utilização eficiente do espaço de armazenamento e transporte e proteção confiável do produto.

Principais parâmetros físicos

OPapelão ondulado de parede dupla BE-Flute de alta compressãoé fabricado em estrita conformidade com o padrão nacional GB/T 6544-2008 "Papelão Ondulado". Seus principais indicadores de desempenho são os seguintes:

Explicação do indicador: A resistência do teste de esmagamento de borda (ECT) é um parâmetro chave que mede a resistência à compressão vertical da borda do cartão e determina diretamente a resistência máxima de empilhamento da caixa. A resistência ao rompimento reflete a resistência da placa à perfuração localizada e está diretamente relacionada à resistência de ligação da fibra do cartão de revestimento e do meio corrugado. Ambas as métricas devem ser testadas após 24 horas de pré-condicionamento em ambiente padrão (23°C, 50% UR). A norma nacional exige uma resistência ao rompimento de pelo menos 1.200 kPa para papelão ondulado de parede dupla; os valores citados acima representam medições feitas de acordo com especificações padrão e os valores reais podem variar dependendo dos ajustes na composição do material.

Comparação com outras estruturas corrugadas de parede dupla

Diferenças em espessura e peso

A placa de parede dupla com canal BC padrão tem uma espessura de 6,0–7,0 mm, enquanto a placa corrugada de parede dupla com canal BE de alta compressão é controlada na faixa de 3,5–5,0 mm. Esta redução na espessura de aproximadamente 2,5 mm permite um aumento de 6% a 8% na capacidade de carga dentro de um contêiner de 40 pés de altura.

Diferenças na capacidade de impressão

O canal fino externo apresenta um número maior de canais por unidade de comprimento, proporcionando pontos de suporte mais densos para o linerboard e resultando em planicidade superficial superior. Esta característica oferece vantagens na impressão flexográfica – especialmente para reproduzir linhas finas e grandes áreas de cores sólidas – atendendo assim aos requisitos de apresentação visual para logotipos de marcas e embalagens de exibição de varejo. Comparado à flauta BC, oferece maior precisão de impressão; em comparação com a flauta EE, proporciona maior rigidez estrutural e resistência superior à deformação durante o empilhamento.

Diferenças na capacidade de carga

De acordo com as especificações padrão, a resistência ao esmagamento da borda (ECT) varia de 4,5 a 5,5 kN/m, tornandoPapelão ondulado de parede dupla BE-Flute de alta compressãoadequado para embalar produtos leves a médios (18–30 kg). Para aplicações que exigem maior capacidade de carga, a resistência pode ser melhorada aumentando a gramatura do linerboard (por exemplo, usando linerboard kraft superior a 190 g/m²) ou selecionando meio corrugado de alta resistência.

Cenários de aplicação

·Embalagem para comércio eletrônico e produtos eletrônicos de consumo: adequada para itens como acessórios digitais, pequenos eletrodomésticos e hardware inteligente; equilibra apelo visual com proteção robusta de remessa.

Embalagem de alimentos e FMCG: Ideal para bebidas multi-pack, caixas de lanches para presentes, artigos de papelaria, brinquedos e utensílios domésticos; o design leve reduz os custos logísticos, enquanto a resistência ao esmagamento das bordas suporta o empilhamento multicamadas em ambientes de varejo.

Embalagem de exibição de varejo: Adequada para criar expositores temporários e caixas de exibição promocionais; apresenta uma superfície imprimível de alta qualidade e um design estrutural estável.

Processo de produção e garantia de qualidade

Utiliza uma linha de produção automatizada de papelão ondulado de cinco camadas, garantindo controle de processo de ponta a ponta – desde a formulação da matéria-prima e laminação/prensagem até o corte e conformação.

Seleção de matéria-prima: Utiliza linerboard kraft de alta rigidez e meio corrugado de alta resistência, colado com adesivo ecológico à base de amido. A gramatura do linerboard é ajustável entre 140–250 g/m² com base nos requisitos de suporte de carga; a gramatura média é ajustável entre 100–170 g/m².

Laminação e Prensagem: Prensagem simultânea em alta temperatura de mídia corrugada de camada dupla; o controle preciso sobre a espessura da placa e a tensão da camada evita a deformação do canal durante a laminação.

Pós-processamento: Compatível com processos de impressão, ranhura e corte em alta velocidade; a placa suporta cortes e dobras de alta precisão, garantindo bordas limpas e acomodando formas irregulares personalizadas e requisitos de impressão complexos.

Aquisições e Serviços

Zhongyi Intelligent Packaging Co., Ltd. é um fabricante e fornecedor profissional com mais de 20 anos de experiência na indústria de embalagens de papelão ondulado. A empresa opera uma base de produção inteligente que cobre 42 mu (aproximadamente 28.000 m²) no condado de Changli, cidade de Qinhuangdao, província de Hebei, com um investimento total de 200 milhões de RMB e uma força de trabalho de mais de 100 funcionários. Reconhecida como uma empresa "Especializada, Refinada, Única e Inovadora" (SRUI) da província de Hebei, a empresa está equipada com maquinário avançado - incluindo linhas de produção automatizadas de papelão ondulado de cinco camadas, impressoras offset de alta velocidade e centros de processamento inteligentes - juntamente com instrumentos de teste abrangentes. Todos os processos, desde a formação do papel base e ondulação até a impressão de precisão, corte e vinco e acabamento à prova de umidade, são realizados internamente, garantindo controle total sobre a qualidade do produto, cronogramas de produção e precisão de personalização.

Cobertura de serviços: As operações cobrem de forma estável a região Pequim-Tianjin-Hebei, Mongólia Interior e Nordeste da China. A entrega rápida de curta distância está disponível nas regiões Pequim-Tianjin-Hebei e Nordeste, enquanto os pedidos em todo o país são despachados em três dias úteis.

Capacidade de produção e fornecimento: É mantido um amplo estoque de papelão ondulado de parede dupla com canal BE de alta compressão padrão, permitindo o atendimento rápido de pedidos de pequeno e grande volume. Especificações personalizadas (larguras, gramaturas, espessuras ou processos de impressão fora do padrão) são programadas para produção; o primeiro lote é entregue dentro de 7 a 10 dias úteis após a confirmação da amostra. A programação da produção é flexível, com prioridade para prototipagem, pedidos experimentais de pequenos lotes e solicitações urgentes.

Sistema de controle de qualidade: A empresa mantém um sistema de controle de qualidade padronizado cobrindo cada lote e possui todas as qualificações necessárias, incluindo licença comercial, autorização de operação de impressão e certificação do sistema de qualidade ISO. Antes do envio, as amostras de cada lote passam por testes para verificar indicadores-chave, como resistência ao esmagamento das bordas, resistência ao rompimento, desvio de espessura, teor de umidade e resistência de adesão. Mediante solicitação do cliente, a verificação de desempenho também pode ser realizada em condições reais, como vibração simulada em transporte de longa distância, transporte marítimo com alta umidade e empilhamento multicamadas. O CPK (Índice de Capacidade de Processo) entre lotes é ≥1,33, garantindo qualidade consistente e rastreável para fornecimento de longo prazo.

Fornecimento direto da fábrica: Como fabricante original, a empresa cuida de todos os processos internamente, eliminando intermediários e oferecendo um modelo de fornecimento direto da fábrica aos clientes de compras.

Suporte de serviço completo ao processo: Aproveitando mais de duas décadas de experiência no setor, a empresa fornece suporte de serviço abrangente, incluindo consultoria de seleção de produtos pré-venda, monitoramento de produção em processo e garantia de qualidade pós-venda. Oferecemos amostras grátis para testes e fornecemos dimensionamento personalizado e especificações de materiais adaptadas a cenários de aplicação específicos, evitando efetivamente o desperdício de custos e danos ao produto causados ​​pela seleção inadequada.

Garantimos a conformidade ambiental: todo papelão ondulado é fabricado com polpa de madeira virgem de alta pureza e combinado com adesivos e tintas ecologicamente corretos e inodoros. Livres de substâncias voláteis nocivas, os materiais são 100% recicláveis ​​e biodegradáveis, atendendo às regulamentações ambientais dos principais mercados nacionais e internacionais – incluindo a UE e a América do Norte – bem como aos requisitos de exportação.

Perguntas frequentes

Q1: Que peso de empilhamento o papelão ondulado de parede dupla BE-Flute de alta compressão pode suportar?

R: Depende das dimensões da caixa, do peso base do linerboard e do meio e do número de camadas de empilhamento. Zhongyi realiza cálculos precisos e personaliza a composição do papel com base em requisitos específicos de altura de empilhamento (por exemplo, 2,4 m para contêineres, 3 m para armazéns) e fatores de segurança, utilizando fórmulas de conversão entre valores de resistência à compressão da caixa (BCT) e teste de esmagamento de borda (ECT). Para ambientes de alta umidade (UR 90%), a Zhongyi também fornece dados de teste ECT sob condições úmidas para garantir a confiabilidade do produto durante o transporte real.

Q2: A flauta B ou a flauta E entrará em colapso durante o empilhamento de longo prazo da placa da estrutura BE no armazém?

R: Existem duas causas principais para o colapso do canal: deformação plástica devido à resistência insuficiente à compressão da placa e amolecimento da fibra em ambientes de alta umidade (UR > 75%). Em uma estrutura BE, a flauta B tem uma amplitude de onda maior e uma rigidez compressiva significativamente maior do que a flauta E; sob a mesma carga, a taxa de deformação por compressão da flauta B é de aproximadamente 60% a 70% da da flauta E, tornando a flauta E mais propensa ao microcolapso inicial durante o empilhamento. Para evitar o colapso, duas soluções padrão são recomendadas: ① Quando o empilhamento exceder seis camadas, oriente o canal B paralelo ao eixo vertical da caixa para utilizar a rigidez longitudinal do canal B para suportar a carga; ② Quando a umidade ambiente exceder 70%, use linerboard dimensionado resistente à umidade (absorção de água ≤ 25g/m², testado de acordo com GB/T 1540), que pode aumentar a retenção de resistência em ambientes de alta umidade de 70% para mais de 85%.

Q3: Quão bem o papelão ondulado de parede dupla com flauta BE de alta compressão reproduz pontos de meio-tom durante a impressão flexográfica?

R: O revestimento externo é suportado pela camada de flauta E, que apresenta uma altura de flauta de apenas 1,2 mm e um passo de 2,5 mm; conseqüentemente, o nivelamento da superfície é muito superior ao das placas de canal B ou C (alturas de canal de 2,5–3,5 mm). Os dados medidos mostram que a rugosidade da superfície do revestimento externo para placa de canal BE (determinada de acordo com GB/T 2679.9) é de 2,5–3,5 μm, enquanto para placa de canal BC é de aproximadamente 4,5–6,0 μm. Essa diferença afeta diretamente a reprodução de pontos de meio-tom: a placa BE-flute suporta uma resolução de tela de 150 a 175 linhas por polegada (lpi), tornando-a adequada para gráficos complexos de férias, logotipos de marcas e textos pequenos; quando combinada com flexografia de alta definição (utilizando confecção de chapas digitais e curvas precisas de compensação de pontos), pode atingir uma qualidade de impressão de 200 lpi. Porém, deve-se ter cuidado com a pressão de impressão flexográfica; uma profundidade de impressão de 0,3–0,5 mm é ideal, pois a pressão excessiva (>0,7 mm) pode esmagar o canal E e causar depressões superficiais.

Q4: Quão significativa é a diferença na resistência à compressão entre placas de papelão ondulado de parede dupla com canal BE e canal EE com o mesmo peso base?

R: Dados pesos básicos idênticos para o revestimento externo, médio e interno, a resistência ao esmagamento da borda (ECT) da placa de canal BE é aproximadamente 1,3–1,5 vezes maior que a da placa de canal EE, e sua resistência ao rompimento é cerca de 1,2 vezes maior. A causa raiz desta diferença está na altura da flauta: a altura da flauta B (2,5 mm) excede a da flauta E (1,2 mm). Sob carga vertical, o perfil ondulado da flauta B proporciona um maior momento de inércia para a seção transversal, aumentando assim a rigidez geral da prancha. Por exemplo, com uma configuração de revestimento externo de 140 g/m², meio de 100 g/m² e revestimento interno de 140 g/m², o ECT medido é de aproximadamente 5,0 kN/m para placa de canal BE e 3,6 kN/m para placa de canal EE. Em cenários de empilhamento, a placa BE-flute permite duas camadas adicionais em comparação com a placa EE-flute (6 camadas versus 4 camadas, assumindo conteúdos idênticos). É certo que a placa EE-flute oferece uma superfície mais lisa (rugosidade de aproximadamente 1,8–2,5 μm) e qualidade de impressão ligeiramente superior; no entanto, se a altura de empilhamento exceder 1 metro ou a distância de transporte exceder 500 km, a resistência superior da placa BE à deformação torna-se uma vantagem significativa.

Q5: Como as placas corrugadas de parede dupla BE-flute e BC-flute se comparam em termos de custo-benefício geral?

R: Graças ao uso de E-flute para a camada externa, a estrutura BE alcança resistência ao esmagamento de borda comparável à estrutura BC, ao mesmo tempo em que utiliza linerboard de menor gramatura e papel médio - reduzindo assim o consumo de matéria-prima - sob os mesmos requisitos de rigidez. Além disso, a estrutura BE é aproximadamente 2,5 mm mais fina que a estrutura BC, permitindo um aumento de 6% a 8% na capacidade de carga dentro de um contêiner de 40 pés de altura e resultando em custos unitários de transporte mais baixos. Em relação à impressão, a camada externa do E-flute oferece planicidade superficial superior, o que minimiza o desperdício causado por defeitos de impressão. No geral, a estrutura BE oferece desempenho físico equivalente à estrutura BC com menos entrada de matéria-prima, oferecendo uma relação custo-benefício superior no consumo de matéria-prima, armazenamento e espaço de transporte; é particularmente adequado para projetos de aquisição de alto volume que priorizam o controle de custos e a utilização do espaço.

Q6: Sua empresa é o fabricante original? Como você garante qualidade consistente para pedidos de grande volume?

R: Zhongyi Intelligent Packaging é um fabricante original com mais de 20 anos de experiência na indústria de embalagens de papelão ondulado. Operamos uma instalação de fabricação inteligente que cobre aproximadamente 28.000 metros quadrados (42 mu), equipada com uma linha de produção de papelão ondulado de cinco camadas totalmente automatizada e instrumentos de teste de suporte. Lidamos com todas as etapas do processo internamente – desde a formação do papel bruto e ondulação até a impressão de precisão, corte e vinco e acabamento à prova de umidade – eliminando a necessidade de intermediários. Para garantir a qualidade, estabelecemos um sistema de controle de qualidade padronizado que abrange cada lote e mantemos a certificação do sistema de qualidade ISO. Antes do envio, amostramos aleatoriamente as mercadorias para testar indicadores-chave, como resistência ao esmagamento da borda, resistência ao rompimento, desvio de espessura, teor de umidade e resistência de colagem. Também podemos realizar verificações de desempenho com base nos requisitos do cliente, simulando condições do mundo real, como vibração no transporte de longa distância, transporte marítimo com alta umidade e empilhamento multicamadas, para garantir qualidade consistente em suprimentos a granel.

Q7: O papelão ondulado de parede dupla com flauta BE de alta compressão atende aos padrões ambientais de exportação?

R: Sim, está em total conformidade. Nosso papelão ondulado de parede dupla com flauta BE de alta compressão é fabricado com polpa de madeira virgem de alta pureza e colado com adesivo ecológico e inodoro à base de amido. Utiliza tintas à base de água, não contém substâncias voláteis nocivas e é 100% reciclável e biodegradável, cumprindo integralmente as regulamentações ambientais nos principais mercados nacionais e internacionais (incluindo a UE e a América do Norte). Também oferecemos serviços de valor agregado para atender aos requisitos de exportação, como etiquetas de advertência de exportação impressas de forma personalizada e laminação resistente à umidade/manchas.

Q8: Qual é o prazo de entrega? Como as especificações personalizadas são tratadas?

R: As especificações padrão (larguras de 1200/1400/1600 mm; espessuras de 4,0–4,5 mm) são mantidas em estoque; os pedidos são enviados em três dias úteis em todo o país, com entrega no dia seguinte disponível para as regiões Pequim-Tianjin-Hebei e Nordeste. Especificações personalizadas (larguras, gramaturas, espessuras ou processos de impressão não padronizados) exigem produção programada; o lote inicial é entregue de 7 a 10 dias úteis após a confirmação da amostra. Oferecemos quantidades mínimas de pedido flexíveis para testes de pequenos lotes e podemos priorizar a produção de amostras. Para pedidos estáveis ​​e de grande volume, podemos assinar acordos de produção de longo prazo para reduzir ainda mais os prazos de entrega e garantir um fornecimento contínuo.

Se você tiver alguma outra dúvida não abordada aqui, entre em contato com nossos engenheiros de vendas para obter assistência técnica individual.
